8 logements à très basse consommation d’énergie

concept énergétique

Les aspects énergétiques font partie intégrante de la conception de ce projet et ce dès les premières esquisses.

Les principaux axes d’intégration des aspects énergétiques et de développement durable dans ce projet sont les suivants :

  • La maîtrise et l’optimisation des aspects énergétiques de l’enveloppe du bâtiment soit:
    • Diminution des pertes thermiques par conduction à travers l’enveloppe ce qui se traduit par la mise en œuvre des isolations des murs, plancher et toiture permettant d’atteindre de valeurs moyennes de U = 0.07 W/m2.K
    • Mise en œuvre de vitrages sélectifs triples avec des valeurs U = 0.5 W/m2.K avec un facteur g = 55 % et une transmission lumineuse de 75 % (vitrages SilverStar Solar 6 4/12/4/12/4)
    • Très bonne étanchéité à l’air de toute l’enveloppe
    • Mise en œuvre d’une bonne inertie thermique interne, placée dans les dalles béton entre étages et dans les murs pignons et murs mitoyens. Cette inertie permet d’optimiser l’utilisation des gains solaires et internes.
    • Optimisation de la lumière naturelle par des ouvertures de façade généreuses tout en permettant la maîtrise des surchauffes par des protections solaires par stores à lamelles extérieures. Cette utilisation de la lumière naturelle est encore optimisée par l’utilisation des revêtements clairs et diffusants sur les murs et le plafond
  • Les systèmes énergétiques intégrés dans chaque groupe de bâtiments sont:
    • Une aération douce à double flux avec un rendement de récupération d’énergie d’au moins 80 %. La prise d’air est faite à environ 2 m du sol et passe par un puits canadien situé en périphérie de chaque bâtiment. L’air extrait passe par la pompe à chaleur.
    • Une production d’eau chaude sanitaire par capteurs solaires thermiques assurant une couverture de 40 à 50 % des besoins annuels de chaleur (boiler groupé par bâtiment)
    • Une production de chaleur par pompe à chaleur à air récupérant également la chaleur résiduelle de l’extraction d’air du système à double flux
    • La restitution de chaleur est assurée par l’air de renouvellement pour les locaux Sud et Ouest et par des zones restreintes de chauffage de sol situées dans les parties Nord et salles de bains
    • Toute la partie électrique est également conforme aux standards MINERGIE tant pour l’éclairage que pour les appareils d’équipement électroménagers (label A et A+)
  • Les bilans énergétiques obtenus pour ce projet sont les suivants:
    • La puissance surfacique est de 10 W/m2
    • Les besoins pour le chauffage du projet sont Qh-MP = 46 MJ/m2
    • L’exigence primaire pour la valeur limite des besoins de chaleur pour le chauffage est de Hg = 48 MJ/m2
    • La valeur MINERGIE – P du projet = 26.8 kWh/m2
    • L’exigence pour la valeur limite MINERGIE - P = 30 kWh/m2
    • Débit d’air par unité de logement 120 m3/h



carlos calatayud, energies rationelles sa


retour

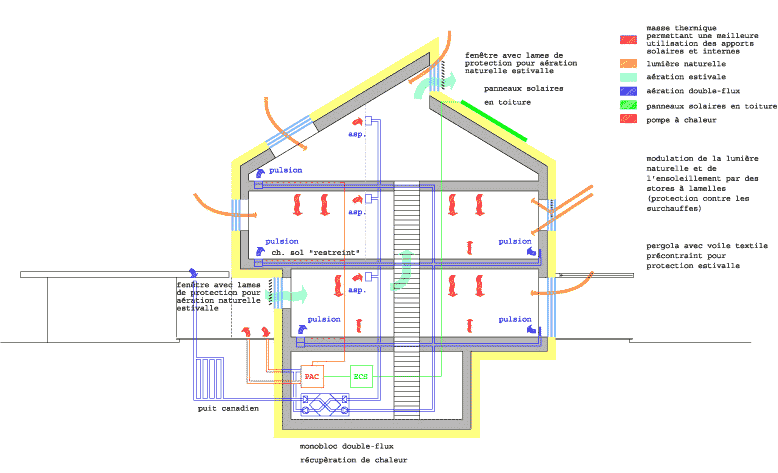

schema énergétique
